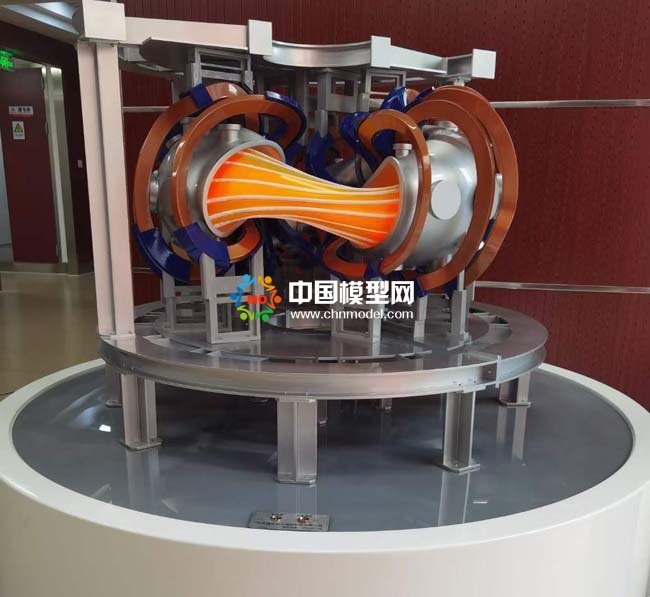

CFQS裝置模型
CFQS具有當今世界上最先進的磁約束聚變裝置磁場位形，其主要參數為大半徑1 m，有效小半徑0.25 m，環向周期數2，磁場強度1 T，最大加熱功率1.5 MW，芯部等離子體密度～2?1019 m-3，電子溫度～1 keV。CFQS裝置包括裝置主體和外圍系統，其中，裝置主體包括線圈系統、真空系統和支撐系統，外圍系統包括電源系統、水冷系統、中央控制系統、加熱系統和診斷系統。CFQS的線圈系統由16柄三維非平面模塊化線圈、4柄極向場線圈和12柄環向場線圈構成，真空系統由真空室、烘烤系統、壁處理系統和泵系統構成，支撐系統主要包括支撐框架和線圈支撐。
